光纖激光焊接機加工樣品圖片

手機不銹鋼五金零件激光焊接	不銹鋼、鈦合金眼鏡激光焊接
不銹鋼水杯激光焊接加工	金銀首飾激光點焊
黃金吊墜的激光焊接	打印機刮刀的激光焊接

標準工作臺

	激光焊接機手動工作臺 適合首飾點焊，如戒指，項鏈，吊墜，耳環等的焊接，可以選擇顯微鏡顯示，或者CCD顯示。
	激光焊接機桌面式四軸自動工作臺 該工作臺可以四軸聯動，實現曲面的點焊。
	激光焊接機六軸機械手 機械手在激光焊接中已經獲得充分是利用，特別是汽車流水線焊接，利用機械手即可實現無人化車間生產，效率大大提升。本機械手為5軸控制，加工半徑可選，可實現大型產品的激光焊接。

附件與耗材

	激光脈沖氙燈 脈沖氙燈選擇優質濾紫外線石英管作為燈管材料，以高質密度電極為氙燈的電極，具有負載能力強，泵浦效率高，激光光束質量好，壽命長等特點。
	激光焊接機保護鏡片 主要保護里面價值較高的聚焦鏡片。避免焊接時的煙霧飛濺和粉塵對鏡頭里鏡片的污染。
	通發冷水機濾芯 激光焊機冷水機濾芯的主要作用是去除水中固體、膠體等雜物，清潔冷卻水，保護激光器，延長激光設備是使用壽命。

應用范圍

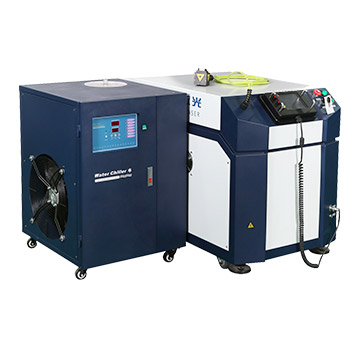

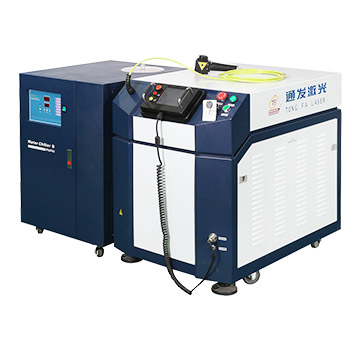

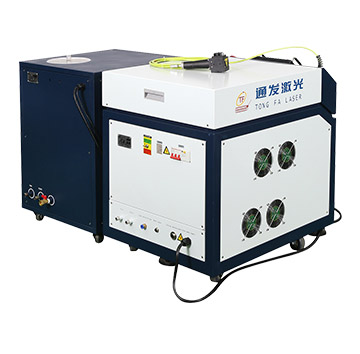

通發激光TFL-150AF光纖激光焊接機，采用電流反饋控制模式，能量較穩定，光纖傳輸光束質量好，適合0.5mm以下金屬不銹鋼板材的精密激光焊接，是批量五金產品中小功率焊接專用機型。

軟件控制

1、采用觸摸屏控制，擴展功能強。

操作界面1

操作界面2

2、整機的主要功能是基于電流反饋控制激光輸出，以控制修正激光輸出；控制整機協調工作，以便高效安全的利用激光進行焊接。
3、設備具有開關機自檢功能，對系統、傳感器、內外控、基準光、光閘等的狀態進行檢索，確保設備穩定運行；
4、參數、波形直觀顯示，方便操作者使用設備。


5、設備具有波形調用功能，可以根據上位機的指令，在不同工位使用不一樣的激光能量，適合加工復雜工況。
6、觸摸屏具有中英文一鍵切換功能，國內銷售及出口均適用。
7、設備觸摸屏具有屏幕保護功能，并設有密碼，防止非專業人員任意改變?cè)O(shè)備狀態。
8、整機的狀態、溫度及其他保護開關的實時監控和顯示，方便用戶保養及維修。

精密電源

1、該設備采用升壓電源，不受電網波動影響，同時電源的單點能量輸出能力也更強。
2、該設備電源采用分流設計，將大的發熱元件分流到幾路控制，有效的減少了電源的發熱功率。
3、該設備電源采用進口的IGBT，保證質量。
4、激光電源采用大功率隔離變換技術，人體觸摸任何放電部分不會觸電，安全性得到提高。
6、激光大電流放電具有軟硬件過流保護鎖定及報警。

核心激光器

1、激光棒采用新型YAG激光棒，優化了激光棒的參數，使激光光電轉換效率提高，優于普通激光棒單點能量和光束質量。
2、采用全腔水冷技術，使得激光棒和燈管的散熱較快，改善了光學穩定度。
3、采用疊簧鏡架，比普通的拉簧鏡架更穩定，光路輸出更穩定。
4、鏡片均采用軍工級鍍膜，比普通鏡片更耐用。

電源脈沖電流過流保護裝置和光纖激光激光焊接機快速時間分光裝置專利

型號	TFL-150AF
激光波長	1064nm
激光功率	150W
激光脈沖能量	60J
光纖輸出數量	1路
反饋方式	電流反饋
脈沖寬度	0.2-15ms
脈沖頻率	0.4-200Hz
焊點大小	0.4-2mm
激光能量變化率	<±1.5%
主機耗電功率	≤6KW
電力需求	AC380v±10%/50Hz，30A
冷卻方式	1.5P冷水機
主機外形尺寸（長*寬*高）	600×900×800
